Що означає L і N в електриці: позначення фази, нуля та землі
Позначення L, N, PE та PEN використовують для визначення призначення клем і проводів в електрообладнанні. Вони трапляються на розетках, вимикачах, автоматах, світильниках та інших пристроях.
Що означають букви L і N в електриці
L — це скорочення від line або live. Так позначають фазний, або лінійний, провідник. У нормальному режимі на ньому може бути небезпечна напруга.
N — скорочення від neutral, тобто нейтральний провідник. У побуті його часто називають нулем. Саме до клеми N під’єднують нейтральний провід.
| Позначення | Значення | Призначення |
|---|---|---|
| L | Line або live | Фазний провідник |
| N | Neutral | Нейтральний провідник, побутовий «нуль» |
| PE | Protective earth | Захисний провідник заземлення |
| PEN | Protective earth and neutral | Суміщений нейтральний і захисний провідник |
Як позначається фаза і нуль в електриці

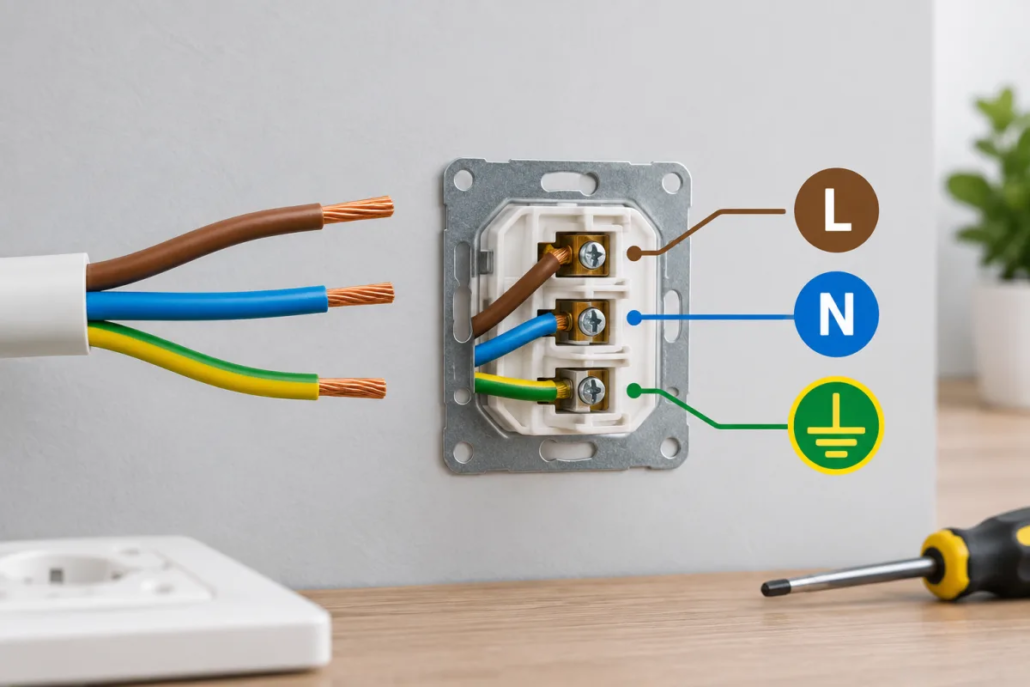

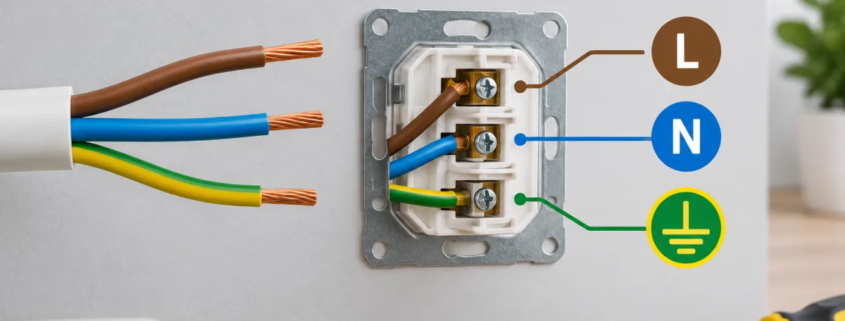

На клемах і корпусах електричних пристроїв фазу позначають літерою L, а нуль — літерою N. Якщо пристрій має контакт для захисного заземлення, його позначають PE або спеціальним символом заземлення.
Позначення на обладнанні показують, до якої клеми потрібно під’єднати відповідний провідник. Неправильне підключення може створити небезпеку ураження електричним струмом або пошкодити обладнання.
Які кольори проводів в електриці
- Блакитний або світло-блакитний — нейтральний провідник N.
- Жовто-зелений — захисний провідник PE. Це маркування також використовують для суміщеного провідника PEN.
- Коричневий, чорний або сірий — типові кольори фазних провідників.
Фазні жили мають бути іншого кольору, ніж блакитний і жовто-зелений. У багатожильних кабелях конкретний колір фази залежить від схеми та типу кабелю.
Як позначається земля в електриці
Захисне заземлення позначають літерами PE. Це скорочення від protective earth — захисна земля. Провідник PE призначений для відведення струму пошкодження та захисту людини від ураження електричним струмом.
Основний колір PE — поєднання жовтого та зеленого. Жовто-зелене маркування зарезервоване для захисного провідника PE та суміщеного провідника PEN.
Що таке PEN в електриці
PEN — це суміщений провідник, який одночасно виконує функції нейтрального N і захисного PE. Його не слід автоматично ототожнювати зі звичайним нульовим проводом: точне призначення залежить від системи електропостачання та схеми конкретної установки.
Чи можна визначити фазу лише за кольором
Колір допомагає орієнтуватися в сучасній проводці, але не може бути єдиним способом перевірки. У старій електропроводці кольори жил можуть не відповідати сучасному маркуванню. Також без огляду конкретного приладу або схеми неможливо достовірно визначити призначення кожної жили тільки за кольором.
Перед будь-якими роботами електричне коло потрібно знеструмити та перевірити відсутність напруги відповідним вимірювальним приладом. Якщо схема або стан проводки незрозумілі, підключення має виконувати кваліфікований електрик.
