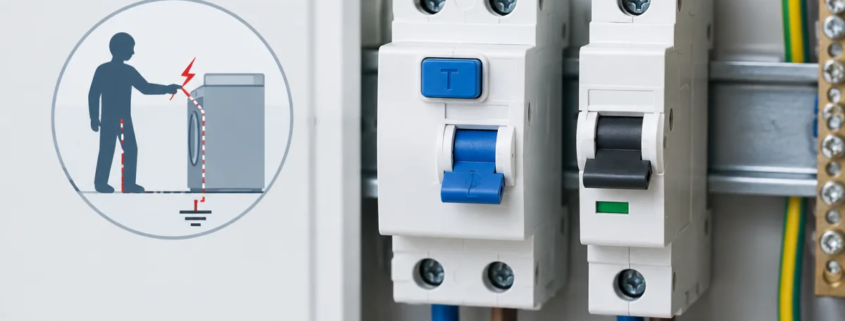

Що таке УЗО в електриці: принцип роботи та відмінність від автомата
УЗО — це пристрій захисного відключення, який контролює струм витоку в електричному колі. Якщо частина струму починає проходити нештатним шляхом, наприклад через пошкоджену ізоляцію або тіло людини, пристрій автоматично розмикає коло.
Основне призначення УЗО — захист людей від ураження електричним струмом і зниження ризику займання через несправність ізоляції.
Як працює УЗО
Пристрій порівнює струм, який надходить до навантаження через фазний провідник, зі струмом, що повертається через нульовий провідник. У справному колі ці значення мають бути однаковими.
Якщо виникає різниця, це свідчить про струм витоку. Коли диференційний струм досягає встановленого значення, УЗО розмикає контакти та вимикає електричне коло.
Від чого захищає УЗО
- від ураження електричним струмом у разі непрямого дотику до струмопровідних частин;
- від наслідків пошкодження ізоляції;
- від небезпечних струмів витоку;
- від частини ризиків займання, пов’язаних із несправністю електропроводки.
УЗО не усуває причину несправності, а лише відключає коло, коли виявляє небезпечний витік струму.

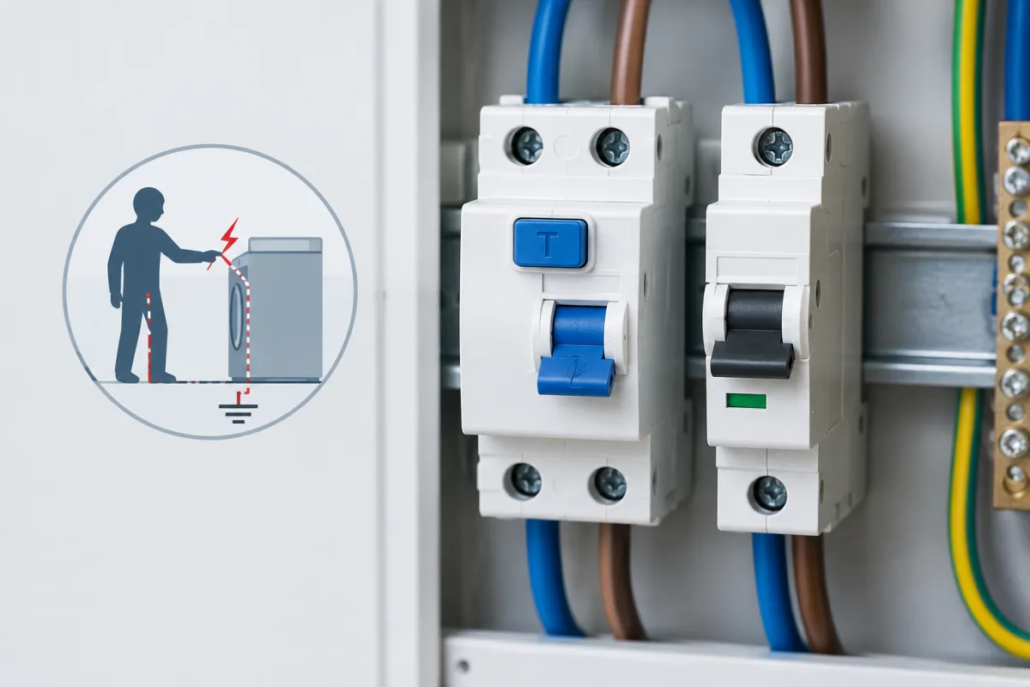

Чим УЗО відрізняється від автоматичного вимикача
Автоматичний вимикач захищає електричне коло від перевантаження та короткого замикання. Звичайне УЗО контролює струм витоку, але зазвичай не має захисту від перевантаження і короткого замикання.
Тому УЗО використовують разом з автоматичним вимикачем або запобіжником. Така комбінація забезпечує окремий захист від струмів витоку та надструмів.
УЗО, RCCB і RCBO: різниця між пристроями
УЗО та RCD
Позначення УЗО і RCD використовують для пристрою захисного відключення. Він реагує на різницю між струмом, що проходить до навантаження, і струмом, який повертається через нульовий провідник.
RCCB
RCCB — вимикач диференційного струму із захистом від витоку. Він не має теплового та електромагнітного захисту від перевантаження і короткого замикання, тому повинен працювати разом з автоматичним вимикачем або запобіжником.
RCBO
RCBO, або диференційний автомат, поєднує функції УЗО та автоматичного вимикача. Він захищає від струмів витоку, перевантаження і короткого замикання.
Типи УЗО за характером струму витоку
- Тип AC реагує на синусоїдальний змінний струм витоку.
- Тип A додатково виявляє пульсуючий постійний струм.
Вибір типу пристрою залежить від характеру навантаження та параметрів електроустановки.
Що означає номінальний диференційний струм
Номінальний диференційний струм спрацьовування позначають як IΔn. Це значення, за якого УЗО має розімкнути електричне коло.
Конкретний параметр добирають відповідно до призначення кола, характеристик мережі та вимог проєкту електроустановки. Визначити правильний номінал без даних про систему заземлення, потужність навантаження, параметри мережі й місцеві нормативи неможливо.
Для чого потрібна кнопка TEST
Кнопка TEST призначена для перевірки здатності УЗО спрацьовувати. Після її натискання пристрій має відключити коло.
Тестування кнопкою не замінює професійного випробування електроустановки та перевірки правильності її монтажу.
Чи можна встановлювати УЗО самостійно
Підбір типу УЗО, номіналів і схеми підключення залежить від системи заземлення, параметрів мережі, потужності навантаження та місцевих вимог до електромонтажу. Перед практичним монтажем потрібна перевірка актуальних нормативів і стану конкретної електроустановки.
Важливо пам’ятати: УЗО не замінює автоматичний вимикач, якщо необхідний захист від перевантаження та короткого замикання.
